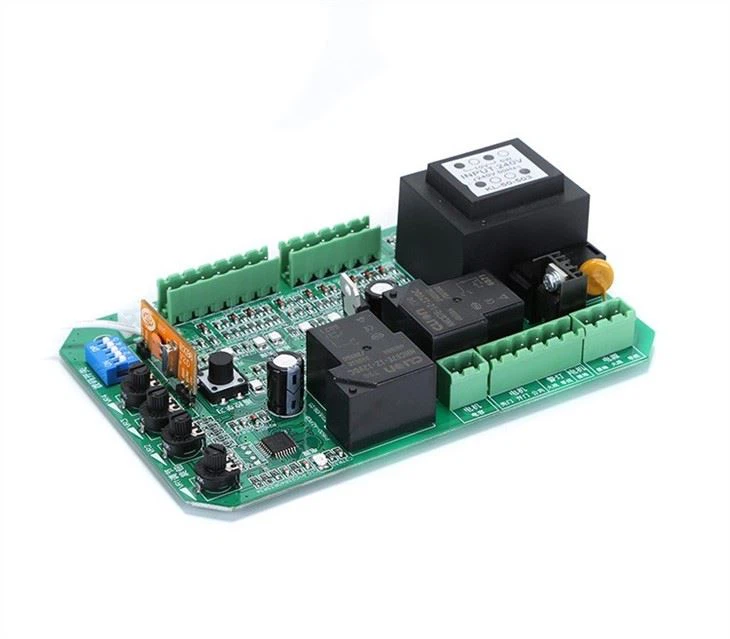

PY600-Un contrôleur de carte
1.110V/220 AC2.PCB BOARD MATERIAL -- FR-4.COMPATIBILITY--La carte de contrôle est uniquement compatible avec notre télécommande. Vous pouvez nous demander avant de passer une commande.3.RÉGLAGE AUTOMATIQUE DE L'HEURE DE FERMETURE--12s, 24s, 36s.4.TÉLÉCOMMANDE--Pour ce tableau de commande, vous pouvez ajouter 25 télécommandes.(si vous avez besoin de la télécommande, vous pouvez la choisir dans notre magasin.) Contrôle à longue portée, compatible avec le système HOMELINK, rapide et pratique.5.FACILE À INSTALLER ET À CONFIGURER--Vous pouvez installer et configurer vous-même selon les instructions facilement.
Instructions de câblage :
1. Connectez L et N à l'alimentation de AC220V/50HZ ; AC110V/60HZ ; L est le fil sous tension, N est le fil neutre et PE est le fil de mise à la terre.
2. Connectez la LAMPE à D1, D2 ; tension : AC220V/50HZ ; AC110V/60HZ.
3. Connectez le fil du moteur U au fil du moteur REV, connectez W au fil du moteur FWD et connectez V au fil commun du moteur.
4. Connectez C, C au fil du condensateur.
Borne X5
Alimentation 24VDC pour les raccords plus 24VDC (Courant électrique inférieur ou égal à 50mA) ;
Masse d'alimentation GND ;
Entrée photocellule IR (NC);
CLLM Fin de course de fermeture ;
COM Borne commune de l'interrupteur de fin de course ;
OPLM Interrupteur de fin de course ouvert.
Borne X7
Borne commune du bouton de commande COM ;
Bouton de commande d'arrêt STP (NO);
CLS Bouton de commande de fermeture de portail (NO);
OPN Bouton de commande portail ouvert (NO).
